Subestação Solar Fazenda

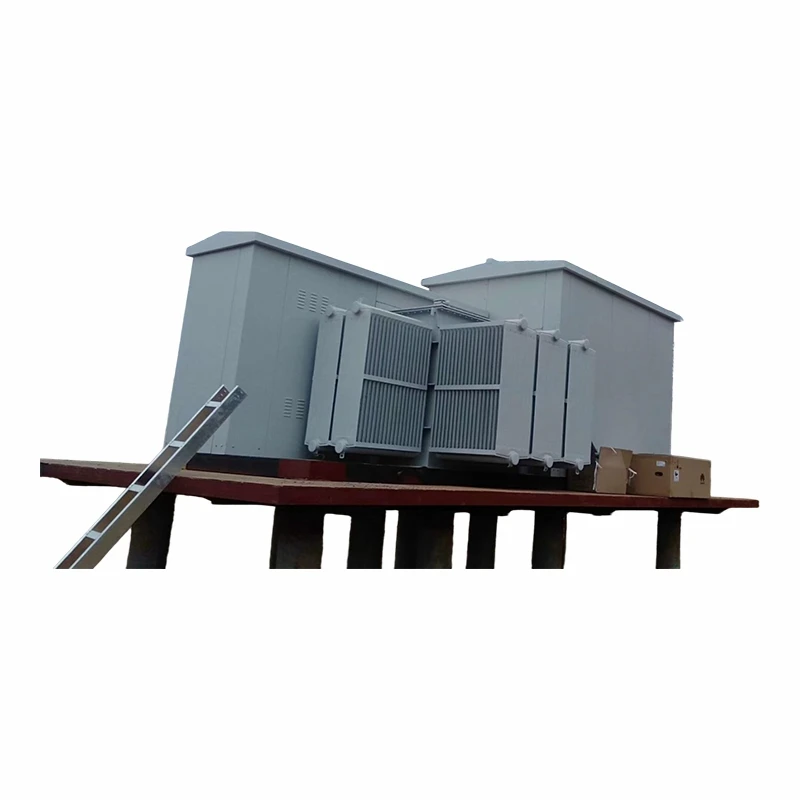

A subestação transformadora pré-fabricada fotovoltaica elevadora-série SNYB -35 série 35-(comumente conhecida na indústria como "PV Huabian") é um equipamento integrado de distribuição de energia elevadora externa-desenvolvido especificamente para usinas de energia fotovoltaica de grande escala. O equipamento adota uma estrutura modular integrada, integrando três unidades principais:um quadro de distribuição de alta-tensão de 35kV, um transformador elevador-específico-fotovoltaico e um gabinete de distribuição de baixa-tensão de 0,8kV. Todo o gabinete é montado, conectado, depurado e submetido a testes de resistência à tensão na fábrica. No-local, é necessário apenas içá-lo e conectar o cabo combinador CC fotovoltaico e a linha de transmissão-de alta tensão para comissionamento.

Este equipamento é usado principalmente para coletar e impulsionar eletricidade de baixa-tensão de usinas fotovoltaicas, transformando a eletricidade de baixa-tensão de 0,8kV gerada pelo conjunto fotovoltaico em eletricidade de alta-tensão de 35kV e, em seguida, transmitindo-a para a rede elétrica e a subestação. O produto apresenta forte resistência às intempéries, anti{6}}interferência, baixa perda, operação totalmente automática e sem supervisão manual, tornando-o perfeitamente adequado para condições adversas, como vento, areia, altas temperaturas, chuva, neve e grandes altitudes em usinas fotovoltaicas externas. É um dispositivo de reforço central para usinas fotovoltaicas centralizadas.

SNYBW-35 / □

• SN Y - Equipamento pré-instalado
• Subestação B -
• W - tipo externo
• 35 - Nível de tensão nominal no lado de alta-tensão: 35kV
• A caixa indica a capacidade nominal do transformador (kVA), com especificações comuns: 2.500, 3.150, 3.500, 4.000 e 5.000 kVA.

1. Temperatura ambiente: -40 graus -+45 graus, adequado para ambientes de temperaturas extremamente altas e baixas de usinas fotovoltaicas;

2. Altitude: Menor ou igual a 2.000m; para áreas-de grande altitude, soluções personalizadas com isolamento aprimorado, anti{3}}condensação e proteção contra aumento de pressão podem ser fornecidas.

3. Umidade relativa: Média diária menor ou igual a 95%, média mensal menor ou igual a 90%, sem condensação persistente, sem formação de gelo;

4. Condições ambientais: Adequado para ambientes externos-ao ar livre, pode suportar vento, areia, chuva, exposição ao sol e geada e não contém gases fortes corrosivos ou explosivos;

5. Local de instalação: O local deve ser plano, bem-ventilado e com boa drenagem, sem acúmulo de água ou áreas baixas-e a fundação deve ser estável e livre de assentamentos.

Esta usina fotovoltaica de 35kV adotauma estrutura de partição de três{0}}compartimentos integrada e independente, dividido em um compartimento de baixa-tensão, um compartimento de transformador e um compartimento de alta-tensão. Cada compartimento é completamente isolado usando placas de aço galvanizado espessadas e é equipado com camadas à prova de fogo e de{3}}isolamento térmico, divisórias anti{4}}arco e sistemas independentes de ventilação e dissipação de calor, evitando efetivamente a propagação de falhas entre os compartimentos e melhorando a segurança operacional do equipamento. Cada compartimento é equipado com fechaduras independentes, iluminação de manutenção e dispositivos anti-má operação, garantindo que a manutenção e a operação não interfiram entre si.

Layout padrão:sala de gabinete frontal de baixa-tensão, sala de transformadores intermediários-e sala de gabinete traseira de alta-tensão de 35kV. O layout está em conformidade com os hábitos de fiação das usinas fotovoltaicas, tornando conveniente a conexão de cabos fotovoltaicos e a transmissão de alta tensão.

■ Unidade de quadro-de baixa tensão (compartimento-de baixa tensão)

O painel de-baixa tensão é a unidade principal para coleta de energia fotovoltaica, projetado especificamente para sistemas fotovoltaicos de baixa-tensão de 0,8kV. Ele inclui um conjunto completo de gabinetes de linha de entrada específicos-para energia fotovoltaica, gabinetes combinadores, gabinetes de monitoramento e controle e gabinetes de comunicação. O corpo do gabinete é feito de chapa de aço espessa-laminada a frio com revestimento eletrostático em pó, tornando-o à prova de poeira, à prova d’água e anti-envelhecimento, adequado para operação externa-de longo prazo. O gabinete é equipado com disjuntores em caixa moldada de alta-capacidade, fusíveis-específicos para energia fotovoltaica, protetores contra surtos, instrumentos inteligentes de monitoramento e controle, módulos de comunicação e terminais combinadores.

Funções principais: Recebe centralmente saída de energia de baixa-tensão de 0,8kV de vários inversores fotovoltaicos, coleta, distribuição, estabilização e proteção de tensão completas; fornecer proteção abrangente contra sobrecarga, curto-circuito, descargas atmosféricas e vazamentos; coletar dados operacionais como tensão, corrente, potência e geração de energia em tempo real e carregá-los no back-end da usina por meio do sistema de comunicação para realizar monitoramento remoto e operação autônoma, atendendo às necessidades inteligentes de operação e manutenção das usinas fotovoltaicas.

■ Unidade-de transformador elevador (sala de transformadores)

O transformador é o principal equipamento para geração de energia fotovoltaica, empregandoum transformador fotovoltaico-específico de baixa-perda-de 35kV. Pode ser selecionado um transformador imerso em óleo-totalmente vedado ou um transformador do tipo-seco, adequado para condições de usinas fotovoltaicas de alta-potência. O equipamento utiliza um núcleo de ferro de baixa-perda e materiais de isolamento resistentes-a altas temperaturas, possuindo características de resistência à sobrecarga, resistência ao impacto, resistência a altas e baixas temperaturas e características de prevenção de condensação. A sala do transformador está equipada com sistema de controle automático de temperatura, ventiladores de resfriamento de ar forçado, dutos de dissipação de calor, iluminação de manutenção, prevenção de vazamento de óleo e dispositivos de isolamento à prova de fogo.

Funções principais: Ele pode aumentar a energia fotovoltaica de baixa-tensão de 0,8kV coletada pelo painel de distribuição de baixa-tensão para 35kV de alta-tensão para atender aos padrões de conexão e transmissão da rede; ele pode se adaptar à geração de energia fotovoltaica intermitente e às condições de grande flutuação de carga, tem capacidade de operação de sobrecarga de curto-prazo, baixa perda de geração de energia e forte estabilidade de operação, e é o equipamento principal para aumento de tensão de energia de usina fotovoltaica-e conexão à rede.

■ Unidade de Aparelhagem de Alta Tensão 35kV (Sala de Alta Tensão)

O quadro de manobra de alta-tensão de 35kV é a unidade de transmissão e proteção de alta-tensão para equipamentos. Normalmente é equipado com um gabinete de disjuntor a vácuo de 35 kV, chave seccionadora, gabinete de transformador de instrumento, pára-raios, dispositivo de exibição ao vivo, chave de aterramento e um conjunto completo de cinco -dispositivos de intertravamento à prova. O gabinete possui alta resistência de isolamento e bom desempenho de vedação, tornando-o adequado para requisitos de operação de alta-tensão de 35kV.

Funções principais: Controla a conexão à rede e a transmissão de energia de alta-tensão de 35kV e realiza operações de abertura e fechamento; possui funções abrangentes de proteção contra curto-circuito, sobrecarga, sobretensão, subtensão e falhas de aterramento, e pode desarmar e cortar rapidamente a fonte de alimentação em caso de falha para proteger o transformador e o equipamento fotovoltaico-frontal; pode realizar medição de alta-tensão, monitoramento de linha e proteção contra raios e proteção de aterramento, evitar acidentes de segurança no lado de alta-tensão e garantir a operação segura e estável de estações de energia fotovoltaicas conectadas à rede.

1. Projeto de adaptador específico-fotovoltaico: otimizado para geração de energia intermitente e características de grande flutuação de carga de usinas fotovoltaicas, é resistente-a choques, sobrecarga-e adaptável às condições especiais de operação de usinas fotovoltaicas;

2. Estrutura integrada: Os transformadores de alta e baixa tensão são pré-fabricados como um todo, eliminando a necessidade de salas de distribuição de energia de engenharia civil. Podem ser colocados em funcionamento no local por içamento, o que encurta muito o período de construção das centrais fotovoltaicas;

3. Alta proteção de segurança: Três compartimentos independentes, cinco proteções elétricas, aterramento de proteção contra raios, múltiplas proteções à prova de fogo e isolamento térmico para evitar a propagação de arco elétrico, curto-circuito e falhas de incêndio;

4. Configuração de perdas ultra-baixas: a adoção de um transformador elevador-específico de baixas-perdas{4}}fotovoltaicas reduz efetivamente as perdas de geração de energia fotovoltaica e aumenta a geração geral de energia da estação de energia;

5. Forte resistência às intempéries externas: toda a máquina é à prova d'água, à prova de poeira, resistente à corrosão-, resistente a UV-e resistente a altas e baixas temperaturas, tornando-a adequada para vários cenários fotovoltaicos, como montanhas, desertos e lagos;

6. Adaptação inteligente de operação e manutenção: A configuração padrão inclui aquisição de dados e módulos de comunicação remota, suportando operação autônoma e monitoramento remoto e adaptando-se a sistemas inteligentes de gerenciamento de usinas fotovoltaicas;

7. Fácil manutenção: Projeto de estrutura modular, layout elegante, inspeção diária simples, diagnóstico de falhas e substituição de peças e baixo custo de operação e manutenção.

1. Construção da fundação: despeje uma fundação de concreto de alta-resistência de acordo com os desenhos do equipamento e reserve as posições da vala de cabo fotovoltaico de baixa-tensão, do orifício de saída de alta-tensão e do eletrodo de aterramento para garantir que a fundação seja plana, a drenagem seja suave e a fundação seja sólida;

2. Colocação do equipamento: Um grande guindaste é usado para levantar o contêiner como um todo e estabilizá-lo. Após o nivelamento e correção, o equipamento é fixado para evitar inclinações e tensões.

3. Construção da fiação: Conecte o cabo combinador de baixa-tensão fotovoltaica e o cabo de transmissão de alta-tensão de 35kV de acordo com as especificações e conecte totalmente o sistema de aterramento de toda a estação, com uma resistência de aterramento menor ou igual a 4Ω;

4. Depuração do sistema: realizar testes de resistência de isolamento, testes de tensão suportável de frequência de energia, verificação de configuração de proteção, depuração ponto{1}}a{2}}de comunicação e testes simulados de transmissão de falhas;

5. Operação de teste em fases: primeiro, realize uma operação de teste sem carga e, em seguida, conduza uma operação de teste em fases com carga fotovoltaica. Após a confirmação de que o aumento de temperatura, os parâmetros, a proteção e a comunicação estão normais, o sistema será oficialmente conectado à rede e colocado em operação.

1. Durante a operação-conectada à rede do equipamento, é estritamente proibido que pessoal não-profissional de operação e manutenção abra as portas da câmara de alta e baixa pressão ou toque em partes energizadas. Operações de alta-tensão devem ser realizadas por pessoal certificado.

2. Inspeção diária: monitore diariamente os dados de operação em segundo plano e realize-inspeções no local do gabinete, ventilação e dissipação de calor, temperatura do equipamento, ruído operacional e status da junta do cabo todos os meses para identificar possíveis problemas, como condensação, superaquecimento e vazamento.

3. Manutenção trimestral: Aperte os terminais de alta e baixa tensão, limpe a poeira e detritos dentro do gabinete e verifique o status operacional dos dispositivos de controle de temperatura, ventilador, comunicação e proteção contra raios;

4. Manutenção anual: realizar testes de isolamento de toda a unidade, calibração de dispositivos de proteção, calibração de instrumentos, testar a qualidade e o nível do óleo do transformador, o status de envelhecimento dos componentes, investigar de forma abrangente os riscos potenciais do equipamento e garantir a geração de energia estável-de longo prazo da estação de energia.

1. O equipamento deve ser transportado em pé durante todo o processo. Inclinação, inversão, impacto e forte pressão são estritamente proibidos. Durante o transporte, tome precauções contra chuva, choque e colisão.

2. O equipamento deve ser armazenado em local seco, ventilado, plano e não{1}}corrosivo, evitando exposição prolongada-ao sol, chuva e areia.

1. Este produto é fabricado e testado em estrita conformidade com os padrões nacionais e da indústria fotovoltaica. Cada peça do equipamento passa por-testes completos de resistência à tensão, proteção e isolamento antes de sair da fábrica.

2. Período de garantia do produto: 12 meses após a conexão oficial à rede ou 18 meses após a entrega (o que ocorrer primeiro). Durante o período de garantia, serão fornecidos reparos e substituição gratuitos de peças para danos não causados ​​por-humanos-.

3. O fabricante fornece uma gama completa de serviços técnicos, incluindo{1}}orientação de içamento no local, fiação e depuração, integração de comunicação e treinamento de operação e manutenção. O serviço pós-{3}}venda é rápido, garantindo a geração de energia contínua e estável da usina fotovoltaica.
